粉剂半自动包装机

　　一、产品名称

　　YC-SWLC-5-20包装机

　　包括：过渡料仓(上口1.8米*1.8米，下为双出口)

　　增配夹袋口

　　2.5+3.5米平板式皮带输送机

　　复合膜包装袋热封口机

　　YC-SWLC-5-20包装机(夹袋口可上下升降，内外抽结合)

　　二、规定功能、流程与设备配置

　　(一) 成品储料仓

　　中转料仓包括：料仓体、料仓上盖、四面仓壁振动。料仓容积1.5m³，材质304不锈钢、2mm壁厚，四边角包边加强处理。料仓与混合机出料口采用定制软连接，为防潮封闭设计，料仓内壁内衬防粘料板。

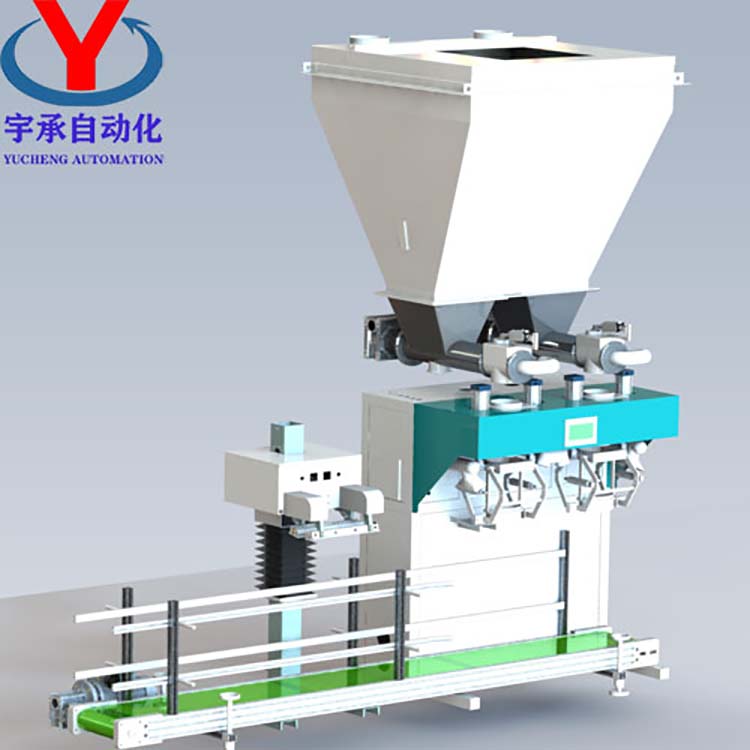

　　(二) 双工位YC-SWLC-5-20包装机(夹袋口为下降式)

　　(1接触物料部分均为304不锈钢材料，秤体为碳钢喷塑、自动供料装置、电子称重装置、气动夹袋装置。

　　(2电子称重装置，称重传感器检测，数字设定与显示重量，计量速度快，精度高。

　　(3气动夹袋装置，人工套袋，气动夹袋，自动落袋，可自动升降，灌装粉尘控制采用内外抽结合方式。

　　(4有故障自检测功能，可自动检测快加、慢加、称重、稳定、夹袋、卸料、落袋每个动作的状态。

　　(5 螺杆供料系统工作时， 供料电机带动螺杆转动进行供料，快、慢两级加料。

　　(6主电机选用高精度伺服电机，同时螺旋前端含格栅及气动封门装置，便于更好控制速度、精度的匹配。

　　(三)托辊式胶带输送机

　　⑴ 长度2.5m+3.5m, 输送带耐磨耐腐蚀。

　　⑵ 机械无级变速，主体设计采用铝型材结构、护栏为铝型材，牢固厚实。

　　⑶ 连续托辊式结构，输送带下面不会积料，不会打滑，便于清理。

　　(四)复合膜热封口机

　　复合膜袋的热封口，封口温度、时间、高度均可调，支架底座为碳钢喷塑，封块长度400mm，封口形式为条纹状。

　　三、技术规格

　　1.包装物料：大量元素水溶肥

　　2.包装规格：5-20Kg / 袋

　　3.包装能力：5kg≥2吨/小时 10kg≥3.5吨/小时 20kg≥5吨/小时

　　4.计量精度：±0.6%

　　5.电源：AC380V，50Hz

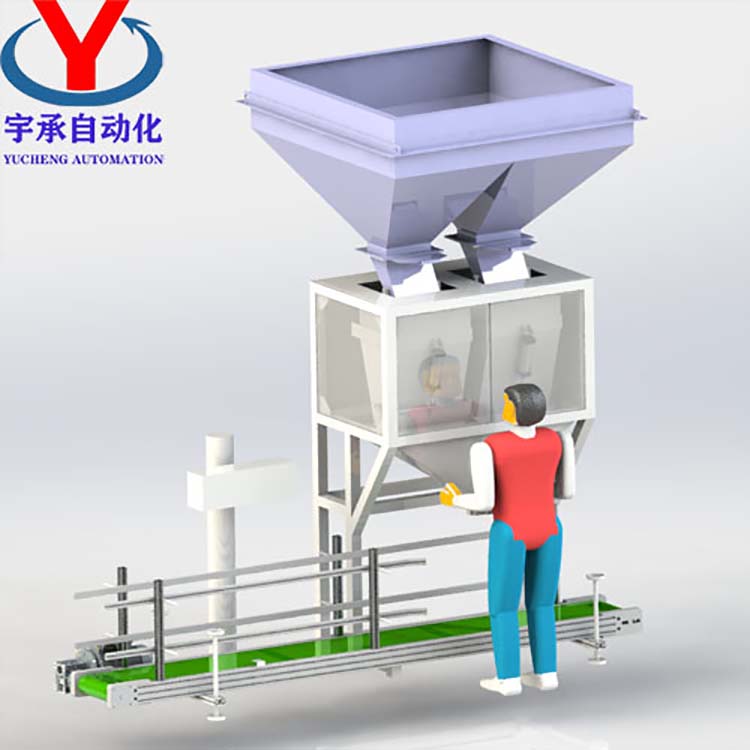

　　颗粒半自动包装机

　　一、产品名称：

　　YC-SDC-50S肥料半自动包装机

　　包括：1. YC-SDC-50S型电子称量机(双斗)

　　2. 皮带输送机(3.3m)，

　　3. 缝包装置，

　　4. 料仓及支架

　　二、功能要求：

　　用于颗粒肥料的半自动包装，使用塑料编制袋，人工套袋，自动夹袋、计量、充填、落袋、输送、缝包，完成半自动包装过程。

　　1.YC-SDC-50S型定量包装秤。

　　(1) 箱体支承架为碳钢喷塑，接触物料部分为304不锈钢。

　　(2)自动供料装置 .包括快加、中加、慢加，不锈钢。

　　(3) 电子称重装置，传感器检测，数字设定与显示重量，计量速度快，精度高;

　　(4) 气动夹袋装置，人工套袋，气动夹袋，自动落袋。

　　(5) 有故障自检测功能，可自动检测快加、中加、慢加、称重、稳定、夹袋、卸料、落袋每个动作的状态。

　　(6) 手动状态下的强制包装功能，在自动控制程序出现故障时，可手动操作完成包装过程，生产不会中断。

　　2.托辊平板式皮带输送机

　　⑴ 长度3.3m, 输送带耐磨耐腐蚀。

　　⑵ 机械无级变速，大梁为铝型材结构、护栏为铝型材，牢固厚实。

　　⑶ 连续托辊式结构，输送带下面不会积料，不会打滑，便于清理。

　　3.自动缝包装置

　　(1)编织袋到达缝包工位时，人工辅助送袋，自动缝包。

　　(2)支架碳钢喷塑，带独立电控箱，电机短路与过载保护。

　　4.料仓及支架

　　料仓容积1.2立方，材质304不锈钢，壁厚2mm。支架为碳钢喷塑。

　　三、技术规格

　　1.包装物料：颗粒状料。

　　2.生产能力：≥8袋/ 分

　　3.包装规格：10-25Kg / 袋。

　　4.计量精度：≤0.2%

　　5. 电源：AC380V, 50Hz

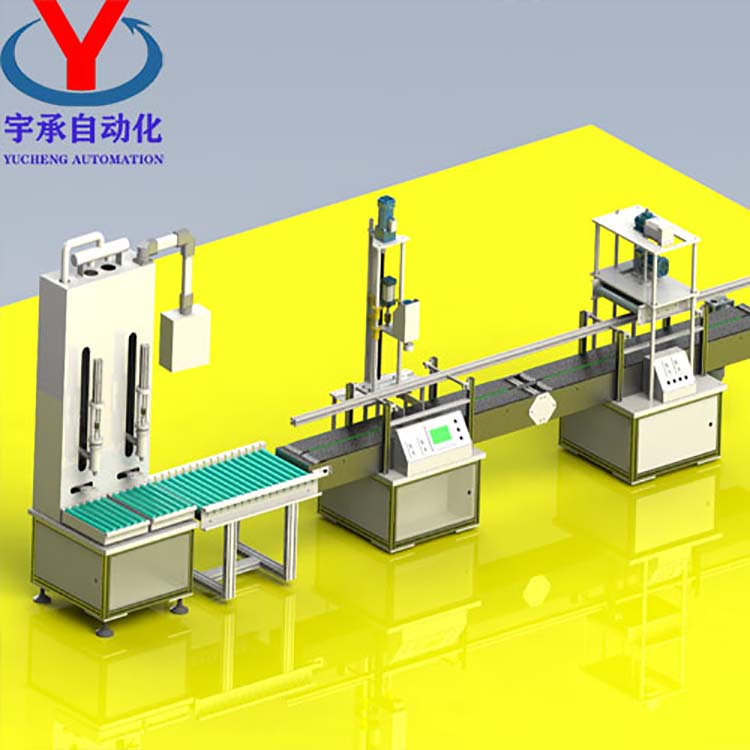

　　液体灌装机

　　两头计量灌装机

　　称重式自动灌装机，由直线排列的秤台(带辊道)，链条推杆进出瓶机构，快、慢速灌装(带气缸下潜)机构，进料过渡料箱，控制仪表及可编程控制单元组成。该液体灌装秤可以满足多种液体自动灌装的需要，可满足无泡沫、有泡沫液体的灌装。

　　设备特点:

　　1、称重传感器和专业控制仪表，确保了灌装计量的高精度。

　　2、采用快、慢速灌装阀，在保证计量精度的同时不影响整体灌装的速度。配备灌装头下潜机构，平稳下潜，采用液面上或液面下灌装。

　　灌装头加可转动接液杯，灌装完成后接液杯将灌装头上残留的物料收集住，防止物料滴漏污染瓶口。

　　3、控制仪表具有标准RS -485接口，系统采用数字控制，调整及设定均在触摸屏中实现。可设定毛重或净重方式灌装，实际灌装量即时在触摸屏中显示，方便直观。

　　4、独立电气箱密封设计，布局合理，方便检修，低压元器件均选用法国施耐德国际著名进口品牌元件，确保了设备的稳定运行。

　　输送机

　　输送机均采用304不锈钢链板式及无动力托辊相结合。
